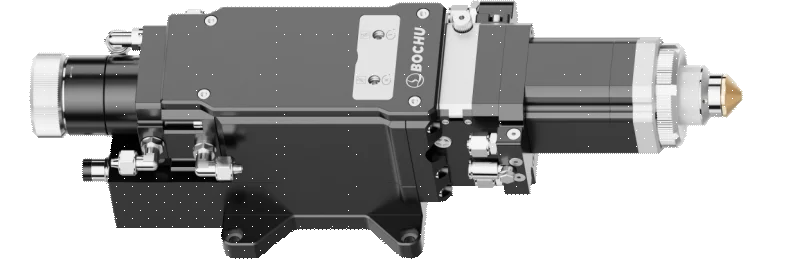

Bochu BLT421S Lazer Kesim Kafası (QBH)

Ürün açıklaması

Bochu BLT421S, üreticinin BLT4 serisinde 8 kW sınıfına konumlandırdığı akıllı (otomatik odaklı) 2D lazer kesim kafasıdır. 1030–1090 nm dalga boyundaki fiber lazer kaynakları için tasarlanmıştır ve bu sayfadaki sürüm QBH fiber arayüzlüdür. Kolimasyon odak uzunluğu 100 mm'dir; kafa F150 ve F200 odaklama seçenekleriyle üretilir (optik oran M = 1,5 / 2,0).

Odak konumu, kolimatör lensin motorla dikey yönde hareket ettirilmesiyle ayarlanır. Üretici kılavuzuna göre azami odak ayar aralığı M = 1,5 sürümünde −25 / +22 mm, M = 2,0 sürümünde −50 / +35 mm'dir. Kafada iki üst ve iki alt koruma camı kademesi, su soğutma devresi ve çarpışma anında gövdeyi korumaya yönelik koruyucu vida seti bulunur; güç, motor, haberleşme ve sensör durumu gövdedeki LED'lerden izlenir.

BLT421S; kafası yıpranmış veya daha yüksek güce geçen sac kesim makinelerinde ve yeni makine kurulumlarında değerlendirilir. Kafa, bus sistemde BCS210E, bus olmayan sistemde BCL4500A ünitesine bağlanır; bu nedenle makinenizin kontrol altyapısı, lazer kaynağının fiber konnektörü ve Z ekseni bağlantı plakası birlikte kontrol edilmelidir. Sipariş öncesi bu uyumu sizinle birlikte doğrular, istenirse montaj, ışın merkezleme ve kapasitif kalibrasyonu da üstleniriz.

Öne çıkan özellikler

• Azami lazer gücü 8 kW; 1030–1090 nm fiber lazerlerle kullanım
• QBH fiber arayüzü (üretici EOC ve QD sürümleri de sunar)
• Kolimasyon F100 mm, odaklama F150 veya F200 mm
• Kolimatör lensle hızlı otomatik odaklama, 7,5 m/s² odak ivmesi
• ±1,5 mm X/Y ışın merkezleme ayar aralığı
• İki üst ve iki alt koruma camı kademesi
• Kafa gövdesinde su soğutma devresi ve çarpışma koruma vidaları
• Güç, motor, haberleşme ve sensör durumunu gösteren LED göstergeler

Montaj ve kullanım ipuçları

• Fiber konnektörü, üreticinin önerdiği gibi temiz bir çalışma tezgâhında takın; konnektör uç yüzeyini güçlü bir fenerle kontrol edin, kirliyse susuz etanol veya IPA emdirilmiş tüy bırakmayan çubukla temizleyin.
• Fiber takıldıktan sonra konnektör ile kafa arasındaki birleşimi en az üç kat bantla sarın; üretici bu adımı toz ve nem girişine karşı önerir.
• Su hortumlarını sıkmadan PWE ve havacılık tipi konnektörlerin toz tapalarını çıkarmayın; tapalar takılıyken kafa IP64 korumasını korur.
• Montajdan sonra düşük güçlü atış ve bant yöntemiyle ışını nozul merkezine alın; bu sırada lazer güvenlik gözlüğü takın, fiber lazer ışını görünmez kızılötesidir (Sınıf 4).
